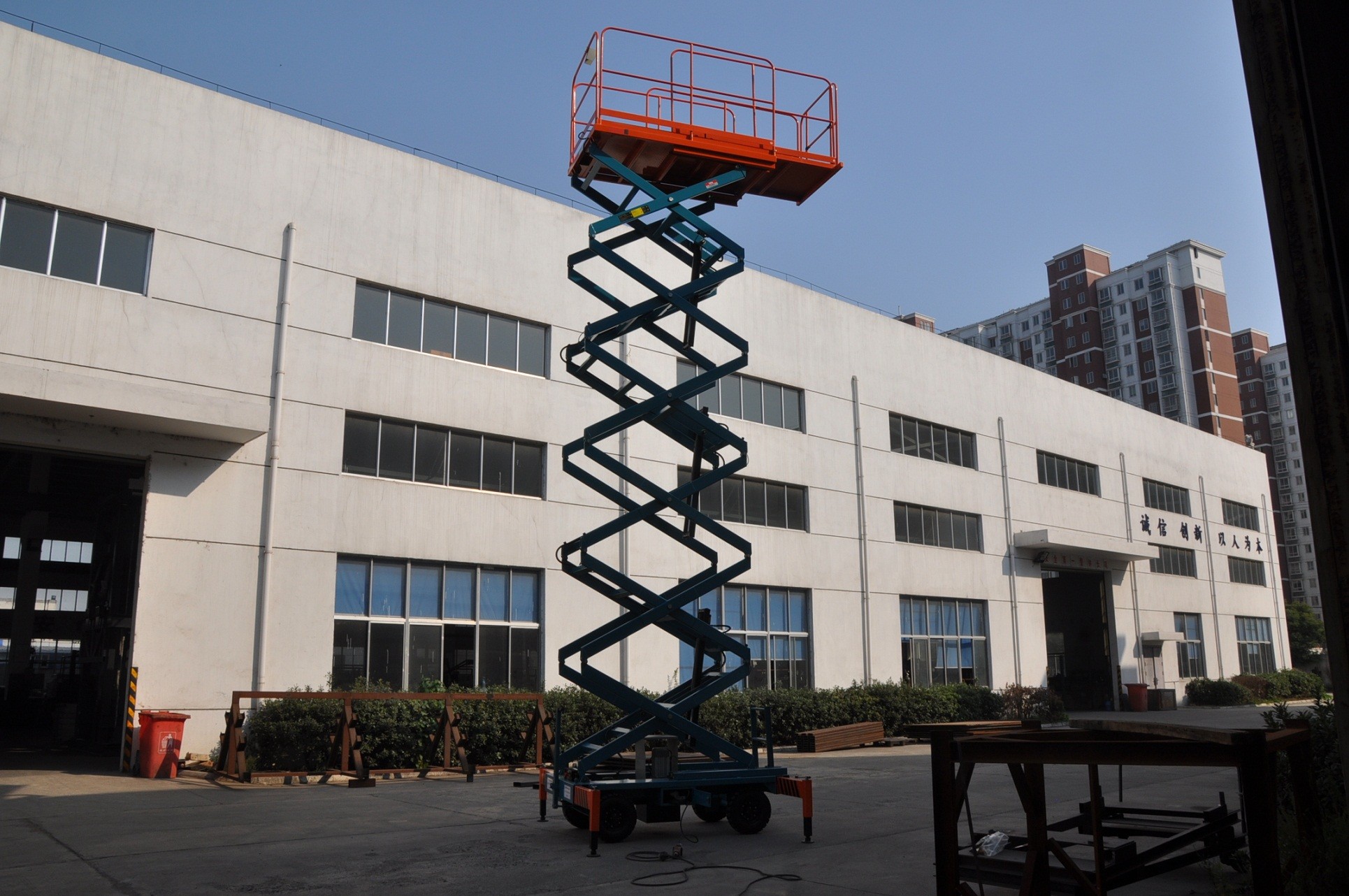

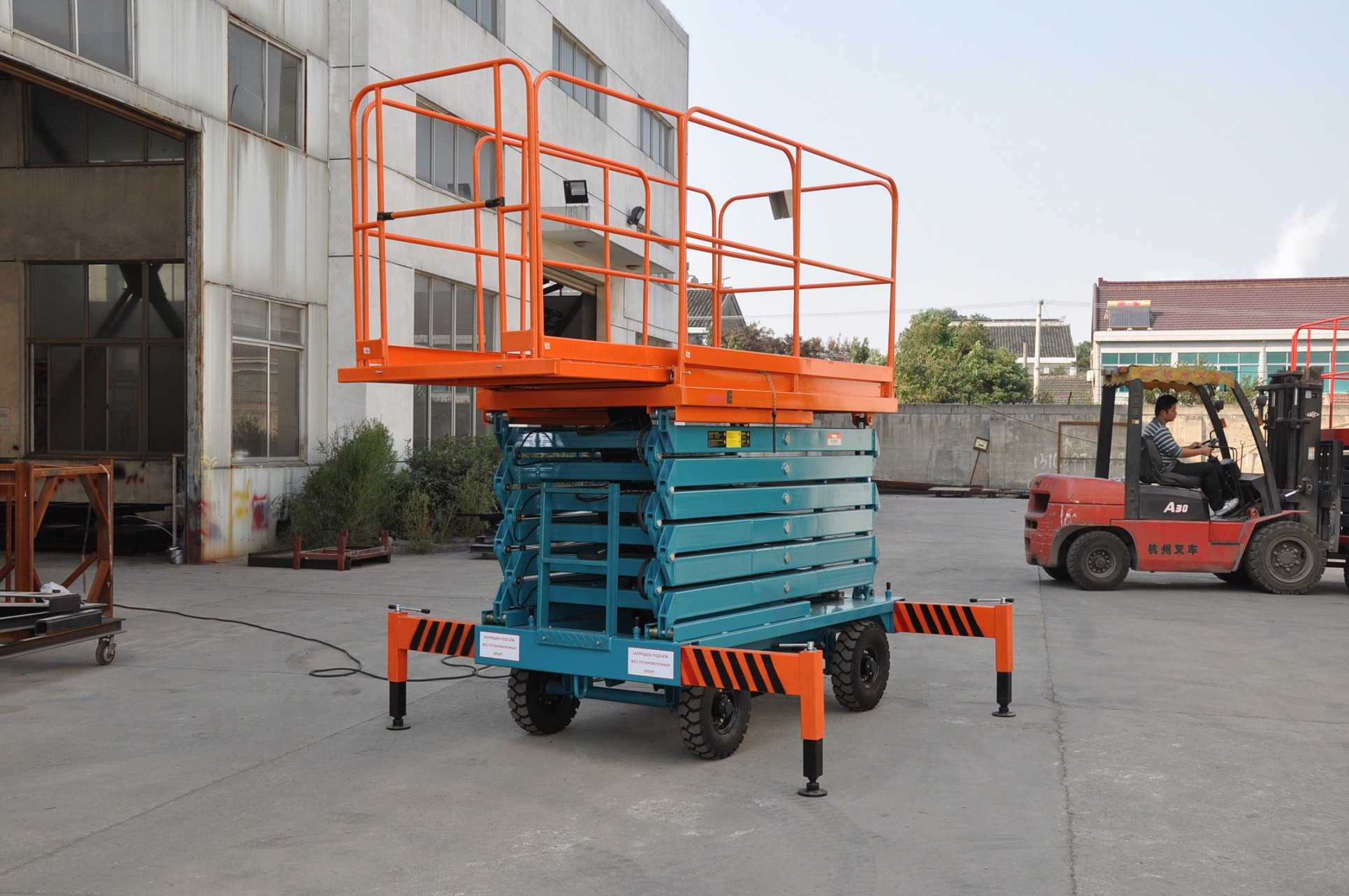

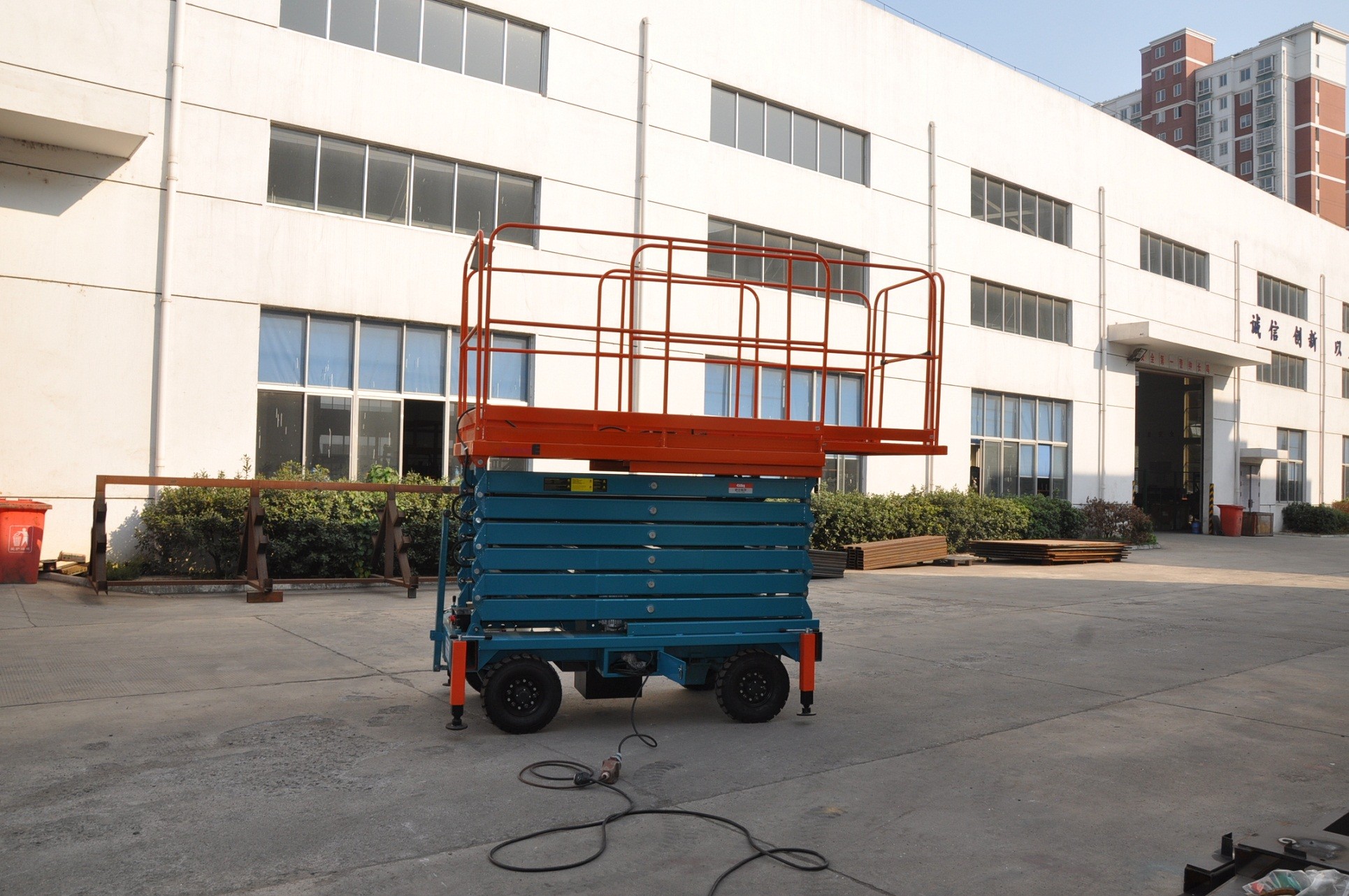

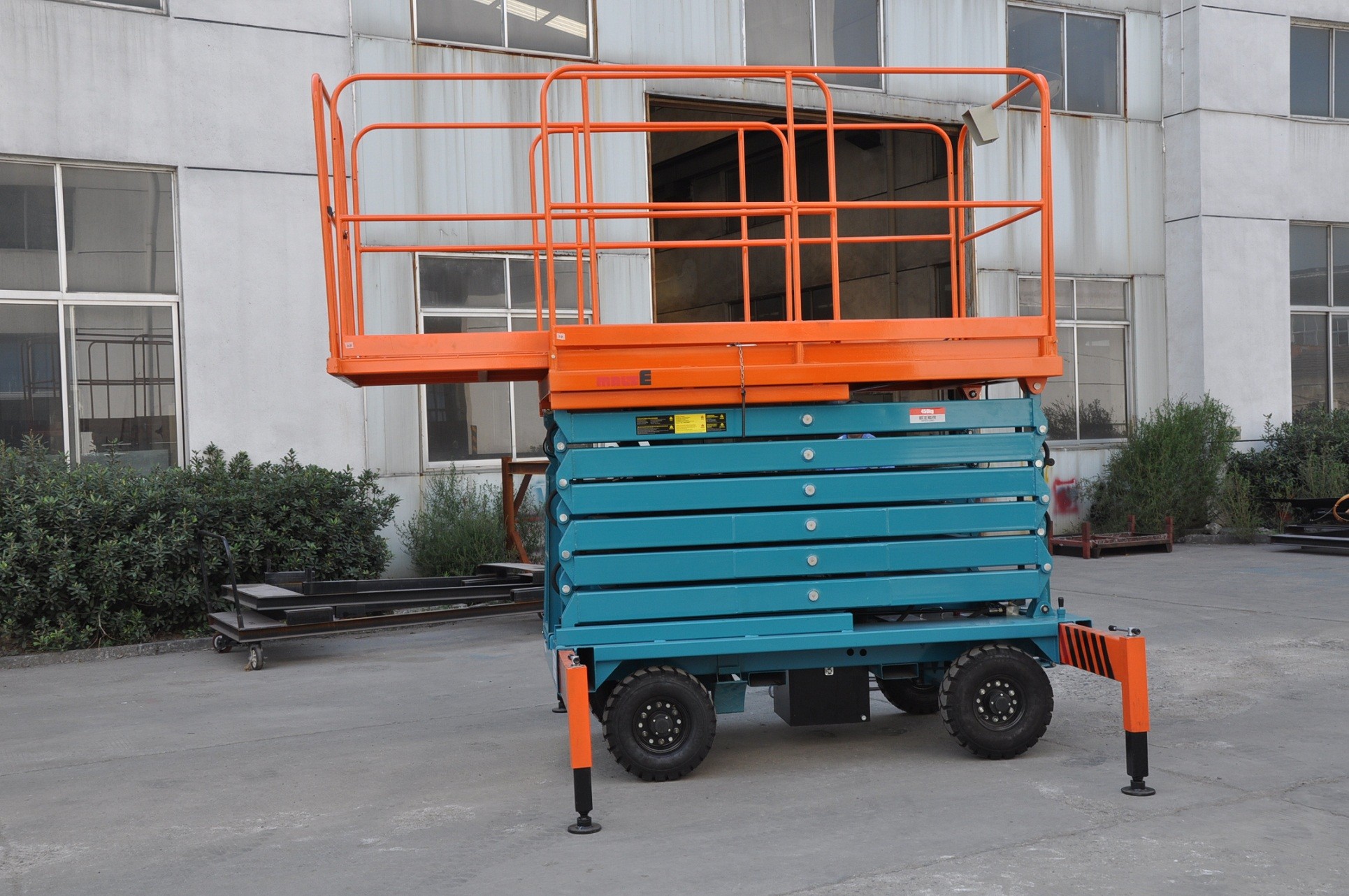

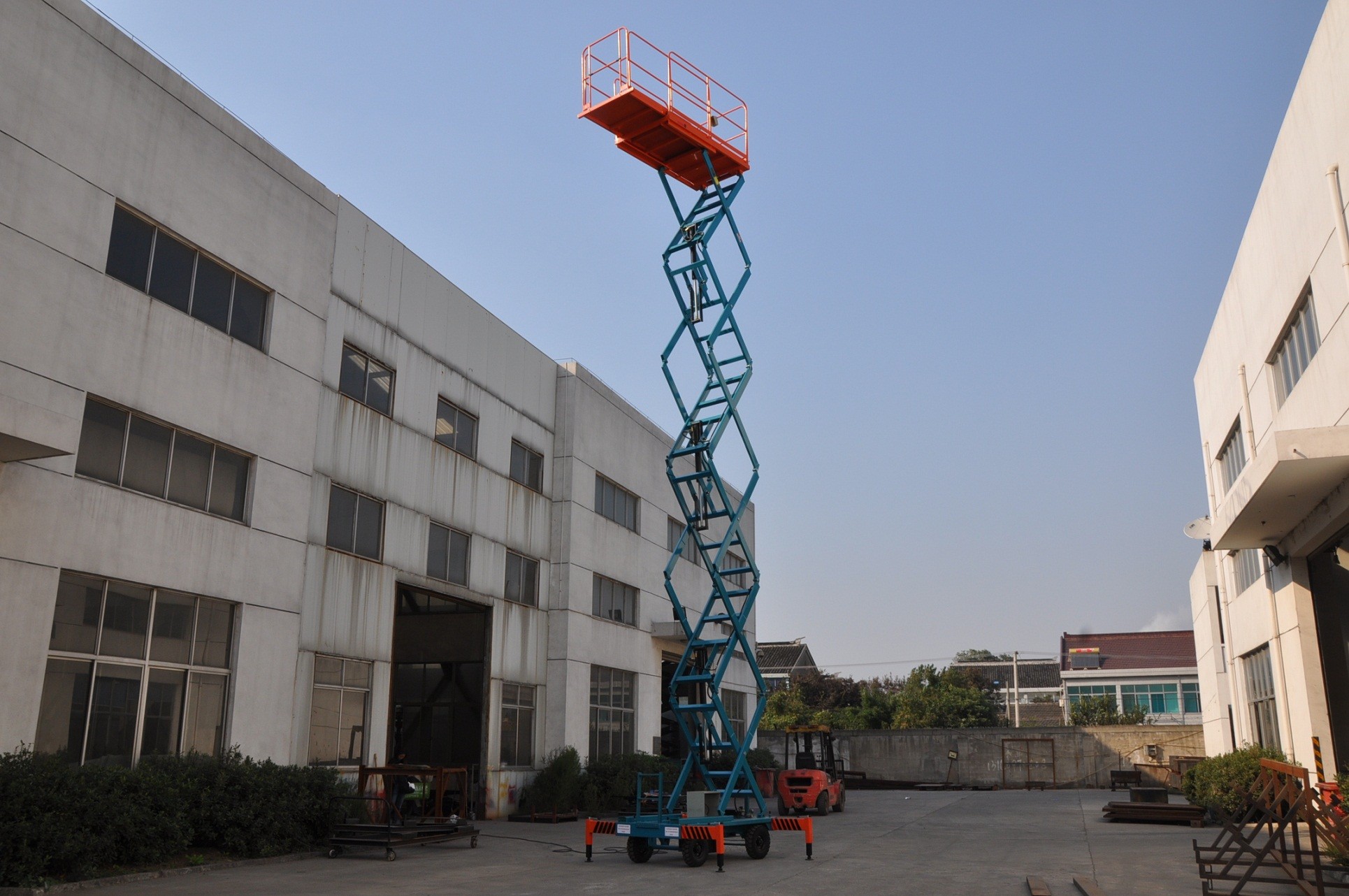

o manual de 11m que empurra o móbil Scissor o elevador que carrega 450kg



a plataforma aérea do elevador hidráulico de 1 medidor com a extensão que carrega 100kg para o guindaste que levanta, scissor a estrutura





Detalhe rápido:



Nome	O móbil Scissor o elevador	Marca	Xunte
Capacidade de carga	450Kg	Altura da plataforma	11m
Tamanho da plataforma	2.10*1.15m	Cor	Cor ou opcional vermelho
Poder de levantamento	2.2Kw	Fonte de alimentação	AC/DC



Comprimento da plataforma da extensão

1m



Capacidade de carga na plataforma da extensão

100kg





Descrição:



O móbil Scissor elevadores é chamado igualmente enquanto o móbil scissor a plataforma de trabalho aéreo; são usados para fornecer o acesso provisório para contratantes às áreas altas, inacessíveis em uma variedade de locais do trabalho tais como a manutenção, às obras ou ao acesso da emergência por sapadores-bombeiros. São projetados levantar pesos limitados e capaz inteiramente do funcionamento por uma única pessoa. São estreitos bastante ser usados em ajustes industriais e podem ser conduzidos através dos corredores estreitos facilmente.



Scissor a estrutura permite a estabilidade segura quando os elevadores que aumentam acima, a plataforma larga e a capacidade de carregamento alta obtêm o aéreo trabalhando mais eficiente e mais com segurança.





Características principais:



1. Apontando o controle do levantamento para cima e para baixo.

2. Braço de levantamento de aço do manganês em de grande resistência com forma do retângulo

3. Assoalho antiderrapagem na plataforma

4 os painéis de controle estão disponíveis nas plataformas e na terra.

5. Cilindro de moedura fino em bom selando o desempenho

6. Os corrimões ordenadamente de dobramento fazem fácil manobrar através das entradas, em elevadores e durante todo outras áreas altura-restritas.





Precaução de segurança:



1. A tensão da operação na plataforma é 24V

2. Botão de parada da emergência na plataforma e na terra

3. Redução auxiliar da plataforma

4. Pés telescópicos no chassi

5. Segurança da válvula da explosão da mangueira

6. armário elétrico do projeto da Chuva-prova

7. Cerca na plataforma





Major Parameters

• Modelo: Extensão de SJY0.45-11with
• Capacidade de carga 450kg
• Altura máxima 11000mm
• Altura mínima 1850mm
• Tamanho 2100*1150mm da plataforma
• Poder de levantamento 2.2kw
• Tensão 1phase/220V/50HZ do poder
• Tempo de levantamento 88s
• Cilindro Ф80 (3Pcs)
• Bomba de engrenagem 6ml/r
• Peso total 1380kg
• Medida: 2150*1390*1850mm



Configurações:

• Sistema elétrico: Contator de Schneider, botão de SANLICO, CHNT elétrico
• Sistema hidráulico: Power Pack do tipo de Hycman, selagem da NOK
• Scissor o apoio do braço: tubo Q345 B do retângulo do aço de manganês da Olá!-força
• Superfície da plataforma: Placa quadriculado antiderrapagem
• Pneu: Ø500-8 inflou pneus
• Semente de alta pressão do óleo: Mangueira de borracha da intensificador hidráulica dobro do fio



Configuração opcional:

• Fonte de alimentação: 3phases/380V/50HZ; C.C. 24V; bomba manual
• Power Pack hidráulico: Tipo de Itália: Tipo suíço de Hydrapp/: Bucher
• Plataforma da extensão
• Pneu contínuo de borracha
• Armário de controle da prova da chama



Parâmetros técnicos:



1) Movimentação – tipo rebocador do manual

2) Capacidade de levantamento – 450 quilogramas

3) Altura da plataforma máxima – 10.00m.

4) Altura abaixada da plataforma – menos de 2.50m

5) Tamanho da plataforma – 2100mm x 1150 milímetros

6) Tolerância dimensional - +/- 5%

7) Material da plataforma – placa chequered de aço suave.

8) Toe Boards – mínimo 100 milímetros em 3 lados.

9) Operação de levantamento - pelos cilindros hidráulicos operados por AC380V

10) Comprimento do cabo da fonte de alimentação: 10 medidores com arranjo apropriado da fixação.

11) Estrutura: Aço suave resistente

12) Pistão Rod: O cromo duro chapeou o material EN-8

13) Avaliação do motor do Power Pack hidráulico – mínimo 7,5 HP

14) Trilhos na plataforma – tendo a suficiente força em 3 lados, uma elevação de 900 milímetros

15) Rebocar os ganchos forneceu.

16) Controles – teclas UP/DOWN na plataforma & nos chassis

17) Estabilizadores - o tipo de 4 No. Mecânico Parafuso forneceu.

18) Escada - o acesso à plataforma abaixada previu.

19) O interruptor de limite deve ser fornecido para o motor superior cortou.

20) Carga do teste - 400 quilogramas somente desde a sobrecarga hidráulica

21) Membros das tesouras - para ser feito da seção fabricada do tubo.

22) Rodas - tipo ligado de borracha contínuo - giro 2 fixos e 2

23) Características da segurança:

a) válvula de segurança: Válvula de segurança eletricamente operada especial do solenoide com verificação de Catridge no bloco múltiplo especialmente projetado montado no cilindro para evitar a falha em caso da explosão da mangueira.

b) segurança hidráulica: O sistema deve ter a válvula de escape hidráulica da segurança para proteger o sistema hidráulico se a pressão excede um valor pré-ajustado máximo.

c) a disposição será feita contra a proteção livre da queda em caso da falha da mangueira/funcionamento precário da válvula

d) interruptor de limite: Um interruptor de limite será fornecido sobre içando de modo que a tabela não possa ultrapassar a altura especificada.

e) sobre o levantamento: No caso da ruptura da falha do interruptor de limite superior, devido a que a tabela não pode parar na altura especificada e pode ultrapassar. Um arranjo de sangramento será fornecido contra esta eventualidade, de modo que, no último ponto, o líquido sangre ao reservatório de óleo através de um tubo separado fornecido para a finalidade.

f) falha de energia: O sistema deve ser contanto que mesmo se o poder falha, a plataforma pode ser abaixada facilmente.

g) travamento: A tabela deve ter o travamento levantando o arranjo em cada canto para a estabilidade durante o trabalho.

h) travamento de tesouras hidráulicas do modo de transporte do quando da operação.

i) indicador de nível (por exemplo nível de espírito) para indicar se a inclinação das tesouras está dentro dos limites permitidos pelo fabricante.



Aplicações:



1. Local: Oficina, teatro, hospital, biblioteca, restaurante, exposição salão etc. do hotel.

2. Finalidade de trabalho aérea: etc. da manutenção, da pintura, da limpeza da máquina.





Por que escolher o móbil do ELEVADOR de CHEN Scissor o elevador?



· De alta qualidade

· Preço razoável

· Bom após o serviço

· Garantia de 1 ano

· Mais de 10 anos de experiência





Uma comunicação com os clientes



: Que é a diferença do móbil scissor o elevador e a plataforma de trabalho aéreo de alumínio móvel?

B: A diferença principal é da estrutura e do material

Scissor o elevador é scissor dentro a estrutura com material de aço

A plataforma de trabalho aéreo está na estrutura do mastro com material de alumínio



: Como está isso para o controle da qualidade em sua fábrica?

B: O controle da qualidade é restritamente de acordo com o sistema de gerenciamento da qualidade ISO9001. Quando os produtos são terminados, a inspeção é 100% executado restritamente

processo do sistema de controlo da qualidade 1.Strict em geral de produção

artes 2.Imported chaves para assegurar o de alta qualidade de nossos produtos

equipamento 3.Advanced e ferramentas para o exame e o controle da qualidade

4,100% produtos de exame restritos antes da expedição

5.All as queixas da qualidade e as exigências da melhoria são estudados sempre seriamente, se razoável, posto na prática imediatamente.



: Que é o prazo de entrega para seus bens?

B: é 30days após a confirmação da ordem



: Que peças sobresselentes que você pode oferecer?

B: Nós fornecemos peças sobresselentes de seguimento livremente para sua manutenção da máquina:

Artigo	Quantidade
Fusível	3
Selos de borracha Φ11 de “O”	3
Chave	1
Lubrificador da pressão	1
Chave de fenda transversal	1
Screwdrive reto	1



: Quanto tempo é seu período de garantia da qualidade?

B: Nós temos uma garantia do ano.
